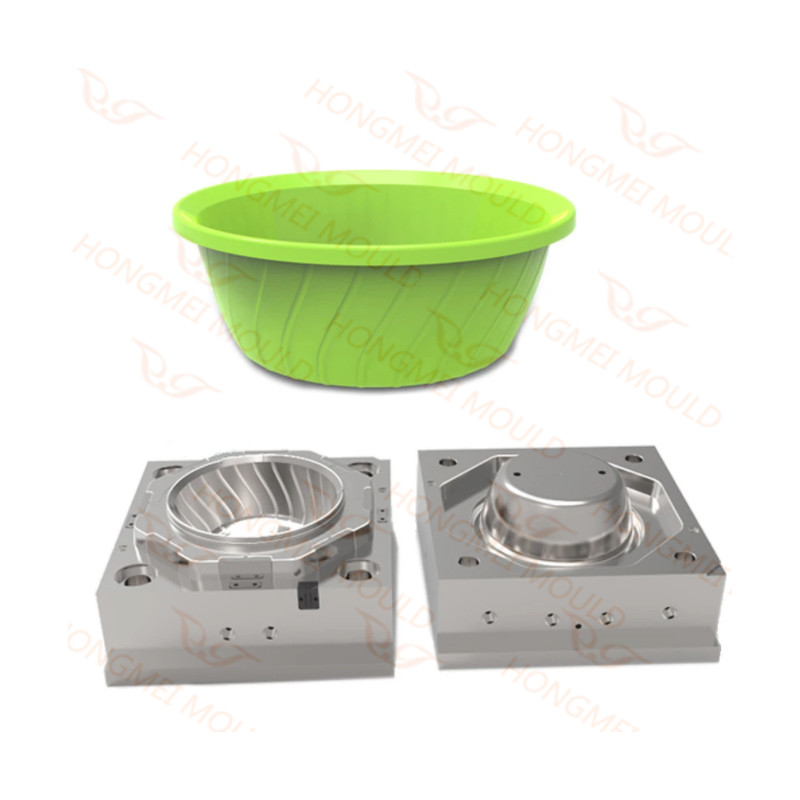

Екінші қол жууға арналған пластиктен жасалған инъекциялық қалып

Пластикалық екінші қол жууға арналған инъекциялық қалып сипаттамасы

Қалып болат: P20

Қалып табақшасы: S50c

Жүгіруші: Суық жүгіруші

Қуыс: Бір қуыс

Эжектор жүйесі: шығару түйреуіш

Салқындату жүйесі: суды айналдырады

T1 уақыты: 35 күн

Қалыптың қызмет ету мерзімі: 500 000 ату

Біздің қызмет

Инженерлік қабілеттерге мыналар жатады:

1. Бөлшектердизайн

2. R&D өнімдері

3. Прототипті жобалау және өндірісті құрастыру

4. Барлық жобалау жұмыстарына қолданылатын беделді дизайн бағдарламалық құралы

5.Fast автоматты қайта өңдеу дизайны

6.Раковинаға арналған қалыптәжірибелі мамандар командасымен жобалау

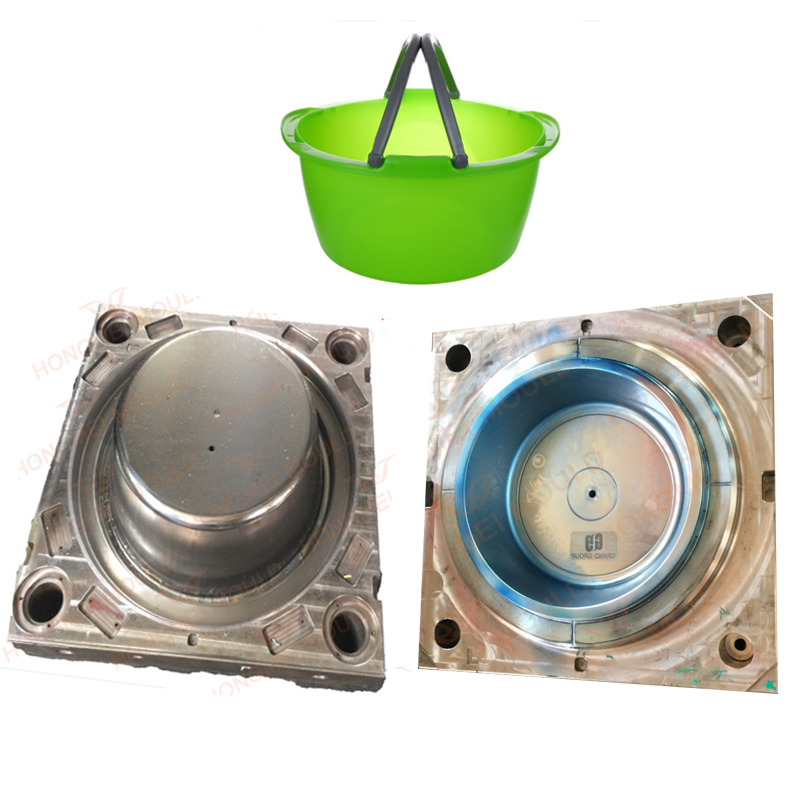

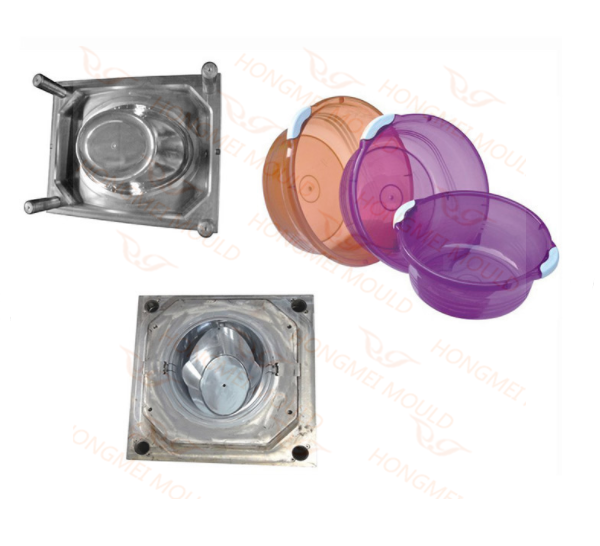

Біздің қолжуғыштың үлгісі көрсетілімі

Біздің үлгі бөлмеде көптеген бассейндер мен басқа шланг бұйымдары бар, олар тұтынушылар таңдап, сапасын тексереді.

Әрине, біз сіз үшін жаңа өнімдерді салу және жобалау үшін сіздің сипаттамаңызға сәйкес келе аламыз.

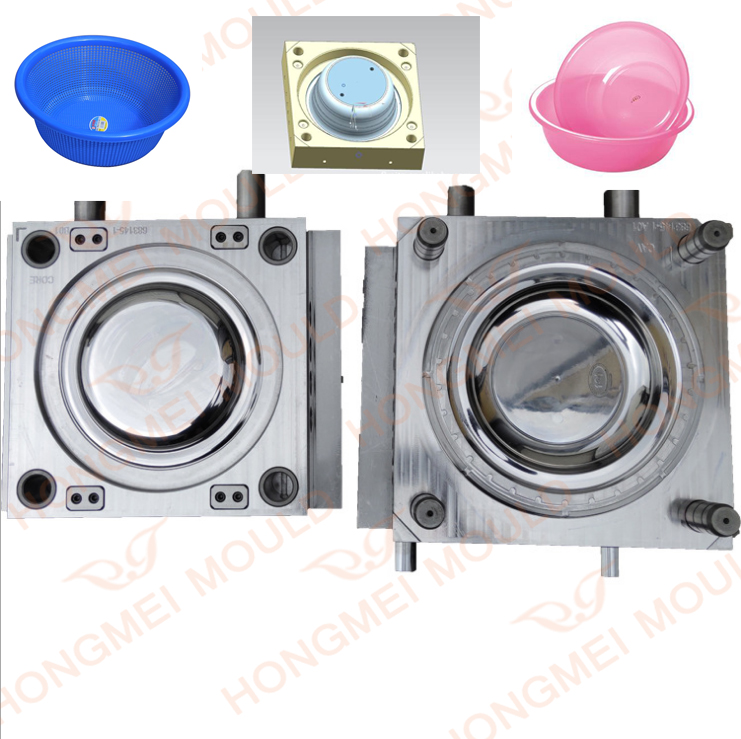

Раковинаның дизайны

Толық дизайн жүйесі бар Хонгмей болашаққа бағытталған зерттеулер мен жаңа өнімді әзірлеуге жауапты. Жетілдірілген CAD / CAE / CAM технологиялары және UG, CATIA, MOLD FLOW, PRO/E бағдарламалық қамтамасыз ету арқылы компания өнімді әзірлеу циклін қысқарту және сапасын қамтамасыз ету үшін өнім дизайнын оңтайландыруды жүзеге асырады.Раковина қалыптары.

Екі өлшемді графикалық сызба қалып жасау процесінің маңызды қадамы ретінде сынау және процесті талдау үшін негіз болып табылатын пішіннің әртүрлі бөліктерінің өлшемі, өнімділігі, техникалық талаптары туралы толық ережелерді қамтиды.

3D дизайны екі өлшемді дизайн сәтсіз болатын жарқын және көрнекі кескіндерді қамтамасыз етеді. Компанияның үш өлшемді сызбаларын кәсіби техникалық қызметкерлер салады. Өнімдердің виртуалды қозғалысы жәнеРаковина қалыптарыөнімділікті алдын ала жақсартуға және жақсырақ қалыптар мен бұйымдарды шығаруға болатындай етіп жобалау кезеңінде қалыптар мен бұйымдардың өнімділігін көрсете алады; сонымен қатар үш өлшемді сызбалар өндіріс циклін айтарлықтай қысқартады және тұтынушылар үшін есепсіз экономикалық пайда әкеледі.

Эжектор механизмі

Эжектор механизмі құйма эжектор түйреуіштерінен, шығыршықты эжектор істікшесінен немесе түйреуіштерден, эжекторды қайтару түйреуіштерінен, түйреуіш ұстағыш тақтайшасынан, түйреуіш құрастыру тақтайшасынан, эжектор қорабынан және эжектор штангасынан тұрады.

Эжектор түйреуіштері бұрғылау штангасынан жасалған, тіреу ұшында бұзылған және жақсырақ түзу, бұрылыс қажет емес. Оларды қатайту керек.

БұндаРаковинаға арналған қалып,  эжектор түйреуіштері әрбір құю ​​үшін пайдаланылады.

Шырша эжекторының бір істікшесі пайдаланылады. Үш эжекторды қайтару түйреуіштері пайдаланылады.

Олар эжектор жинағын қалып жабылған кезде көрсетілгендей күйге қайтарады.

Істікшелер құрастыру тақтасына бұрандалы бекіткіш пластинада ұсталады. Бұл плиталар тегіс болуы керек, бірақ міндетті түрде ұнтақталған немесе қатты емес.

Эжектор жинағы эжектор қорабында алға және артқа жылжиды; саяхат 25-детальда көрсетілген.

Пресс ашқан кезде эжектор штангасы тоқтайды және жинақты қозғалыс шегіне дейін алға қарай итереді. Кескінді өзектен итеру үшін саяхат жеткілікті.

ҚашанWкөгеружабылса, қайтару түйреуіштері ұстағыш тақтайшадан қозғалыс көлемін шығарады.

Олар бекіткіш пластинаның бетіне соғылып, жинақты қалыпқа келтіру орнына итереді.

Эжектор жинағы түйреуіштерге ілінуі мүмкін, ал тақталар қораптың бүйірлерін босатады. Бұл қалыпта эжекторлық қорап төртбұрышты және қорапты қалыптастыру үшін төрт аралық бөлік қолданылады.

Бұрандалар адаптер пластинасына аралықтарды ұстау үшін қолданылады . Бұл құрастыруға ыңғайлы болу үшін.

Егер қалып тым үлкен болмаса, адаптер тақтасын қосу үшін эжектор қорапшасын дөңгелек етіп жасауға және тұтас блоктан тесуге болады.

Шпруд, Жүгірушілер және Гейтс
Шырша арқылы материал қалыпқа енгізіледі; шырша төлкесіндегі конустық тесік 16-детальда көрсетілген.

Шыршадан ол алты жүгіргіш (17-бөлім) және жүгіргіштің соңындағы қуыс блогындағы кішкене ойықпен көрсетілген қақпалар арқылы ағады.

Шырша втулкасы қалыпты болаттан жасалған және шыңдалған.

Бастың ұшында қалыптаушы таңдаған саптаманың нақты түріне сәйкес келетін шағын ойық өңделеді.

Біз не ұсына аламыз?

 • Электрондық поштаға, телефон қоңырауларына немесе факсқа уақтылы жауап беру

 • Баға ұсыныстарын және қалып конструкцияларын уақтылы жеткізу

 • Техникалық нүктелер бойынша уақытында байланыс

 •Қалыпты өңдеу барысы мен қалыптарды өңдеу кестесі үшін суреттерді уақытында жіберу

 • Уақытында қалып сынағы және үлгіні жеткізу

 • Уақытында қалып сынағы және үлгіні жеткізу

 • Қалыпты уақытында жеткізу
