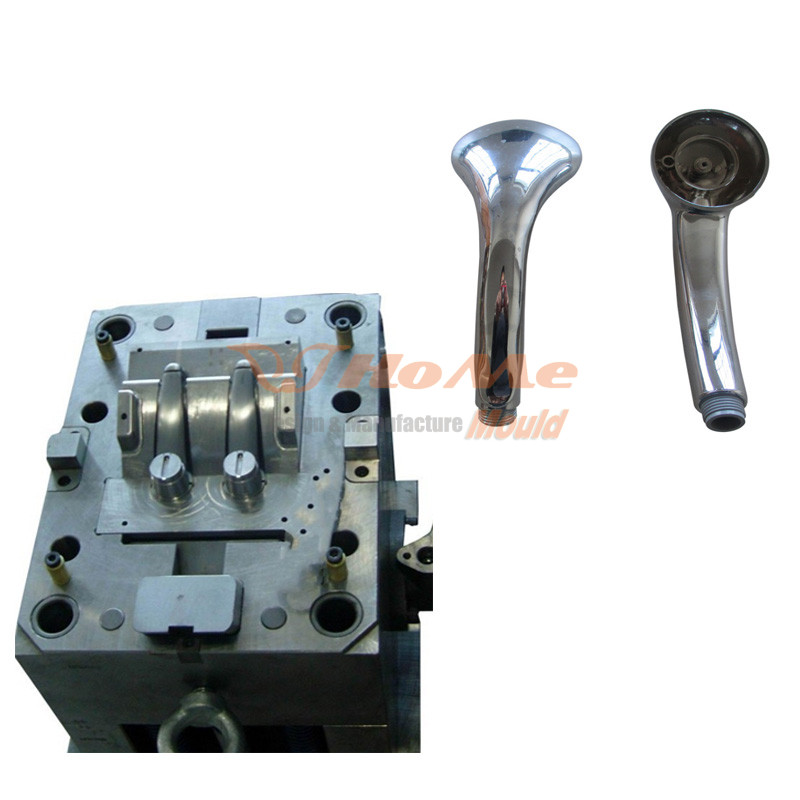

Душ шүмегінің пластикалық тұтқасының бөлігі инъекциялық қалыптау

Душ шүмегінің пластикалық тұтқасының бөлігі инъекциялық қалыптау

Қалыптау спецификациясы

Қалып болат: 718

Негізгі материал: C50

Қуыс: 2

Қалып өлшемі: 320*560*300мм

Қалып салмағы: 530 кг

Шикізат: ABS

T1: алдын ала төлемді алғаннан кейін 45 күн

Тұтынушы үлгісімен жасалған пішін.

Біз сынаған өнімнің түсі ақ, егер қажет болса, тот баспайтын болат сияқты көрінсе, біз өнімнің бетіне хром жасай аламыз.

Бөлшектерді қалыптаудың әдеттегі өңдеу әдістері

Бірнеше негізгі құрамдас бөліктерден басқа, инъекциялық қалып көптеген басқа бөліктерден тұрады, ал бөлшектерді өңдеу қалыпты дайындаудың көп бөлігін алады. Жалпы, ол механикалық өңдеуді, арнайы өңдеуді, бетті өңдеуді және термиялық өңдеуді және т.б.

1) Қалыптың ішіндегі барлық бөлшектер металлдан жасалған, сондықтан сызба талаптарына сәйкес тот баспайтын болатты кесу үшін механикалық өңдеуді қолдануымыз керек.

2) Қалыптың ішіндегі ең маңызды бөлігі - қуыс және ол ең қиын бөлігі. Қуыс әдетте қисық беті бар және 3D өлшемінің бақылауымен жасалады. Сондықтан біз электрлік разрядты өңдеу, электроформалауды өңдеу, CNC өңдеу және т.б. сияқты кейбір арнайы өңдеулерді қолдануымыз керек.

3) Беттік өңдеу - қалыпты өлшеудің ең маңызды әдістерінің бірі, кейбір қарапайым механикалар үшін оған қол жеткізу қиын, қазір бетті өңдеудің кейбір арнайы әдістері қолданылады: тегістеу жылтырату, сығымдау тегістеу жылтырату, электрохимиялық жылтырату, ультрадыбыстық жылтырату және ату пилинг және т.б.

4) Зең мыңдаған (кейбіреулері тіпті миллионға дейін) рет пайдаланылады және ұзақ уақыт жұмыс істеу және жоғары қысым көптеген тозуға әкеледі. Сондықтан кейбір бөліктерге дұрыс термиялық өңдеу өте қажет.

Ыстық жолақтарды қалыптау құрылымы мен сипаттамалары

Ыстық жүгіргіштер - пластикалық бүрку кезінде жүгіртпе бөлігін қыздыру және балқыту арқылы қалдықтарды тудырмай қалыптауды жүзеге асыру әдісі. Ыстық жүгірушілер үшін қыздыру немесе инъекция әдісі сияқты құрылымдардың әртүрлі түрлері жүзеге асырылды. Негізгі ыстық жүгіргіш құрылымдар және олардың сипаттамалары келесідей:

1. Ашық қақпа құрылымы

- Саптама температурасын тұрақты мәнге дейін басқарады

- Құрылымы қарапайым және құрамдас бөліктердің саны аз

- Температураны бақылау үшін қалай қажет екенін білу

- Қақпа бөлігі оңай қатып қалуы мүмкін

- Пластмассаға байланысты қақпа пластмассасының жіптігі оңай болуы мүмкін

2. Қосу-өшіру басқару құрылымы

- Инъекция кезінде қақпа қызады, ал инъекцияның соңында қақпа салқындатуға қалдырылады.

- Құрылым салыстырмалы түрде қарапайым

- Температураны реттеу оңай

- Қақпаның тығыздағышы жақсы

- Арнайы термопар қажет

3. Ыстық жиек қақпасының құрылымы

- Қалыпты ашу кезінде қақпа бөлігі қырқылады

- Құрылым салыстырмалы түрде қарапайым

– Қақпа оңайлықпен қатты болмайды

- Ешқандай сызат пайда болмайды

- Қалып пішінін қолдануға қатысты кейбір шектеулер бар

4. Клапан қақпасының құрылымы

- Қақпаның ашылуы мен жабылуы клапанның түйреуішімен мәжбүрлі түрде басқарылады

- Қақпаның тығыздағышы белгілі, себебі ол механикалық

- Қалыптау жағдайларын бақылау оңай

- Клапан істікшесін ашу және жабу үшін қозғалыс көзі қажет болады

- Клапанның штифті сырғанауына техникалық қызмет көрсетуді басқару қажет

- Құрылым күрделі және тіпті қалып дизайнына не қажет екенін біледі

- Бағасы жоғары
